شن و ماسه اتوماتیک تمام اتوماتیک شن و ماسه مصالح ساختمانی برای خط تولید چوب

مواد بتن آوتوکلاوی شده (AAC) در سال 1924 در سوئد توسعه یافت.این یکی از رایج ترین مواد ساختمانی در اروپا است و در بسیاری از کشورهای دیگر در سراسر جهان به سرعت در حال رشد است.

بتن آوتوکلاو شده، همچنین به عنوان Aircrete شناخته می شود، یک محصول ساختمانی سبک وزن، تحمل بار، عایق بندی بالا، با دوام است که در طیف گسترده ای از اندازه ها و قدرت تولید می شود.

AAC فرصت های باورنکردنی را برای افزایش کیفیت ساختمان و در عین حال کاهش هزینه ها در محل ساخت و ساز فراهم می کند.AAC از ترکیبی از شن و ماسه کوارتز و/یا خاکستری پرنده شده (PFA) تولید می شود.، گچ، سیمان، گچ/آنهیدریت، آب و آلومینیوم و توسط بخار در اتوکلاو سخت می شود. به دلیل خواص عالی آن، AAC در بسیاری از ساختارهای ساختمان استفاده می شود.به عنوان مثال در خانه های مسکونی، ساختمان های تجاری و صنعتی، مدارس، بیمارستان ها، هتل ها و بسیاری از کاربردهای دیگر.

بتن گازی شده اتوکلاوی در واقع سیلیکات کلسیم هیدراته شده است. کلسیم از نیل سریع، نیل هیدراته شده و سیمان به دست می آید.گیتس به عنوان یک کاتالیزور و برای بهینه سازی خواص AAC استفاده می شود.

سیلیس از شن سیلیس، خاکستر پرواز (PFA) ، سنگ سیلیس خرد شده و / یا سنگ به دست می آید. ممکن است سیلیس به عنوان یک محصول جانبی از فرآیندهای دیگر به دست آید، به عنوان مثال:شن و ماسه های فوندری یا برجی از شیش تراشیدن، به شرطی که سطح قلی یا سایر ناخالصی ها بیش از حد بالا نباشد.

این محصول تجهیزات کلیدی است که دارای کاربرد گسترده ای در کارخانه مواد ساختمانی برای درمان اتوکلاوی انواع مختلف مواد ساختمانی است.,متالورژی، صنعت نظامی. عملکرد راحت، امنیت و قابلیت اطمینان مزایای آن است.

AAC بلوک خط تولید مواد خام معرفی

مواد اصلی ماشین بلوک AAC: خاکستر زغال سنگ مواد زغال سنگ سنگ سنگ سنگ و سایر مواد سیلیکون.

وزن محصول مطابق با 600kg/m3 برای کنترل است.

2 ظرفیت سالانه 200،000M3

3 مقدار مواد اولیه: سیمان 6.5٪، نیل خام 23٪، خاکستر 68٪، گپس 3٪، پودر خمیر آلومینیوم 350g / M3

4 میزان آب و مواد 0.631

5 یک محصول قالب 2.88M3

6 زمان چرخه مدفوع 5-6 دقیقه، زمان چرخه برش 5 دقیقه.

7 دمای خمیر ریخته گری 38-42 درجه

زمان 1.5-2.5housr، درجه حرارت 50-90 درجه، پس از توقف آرام قدرت بدن 0.15-0.18Mpa است

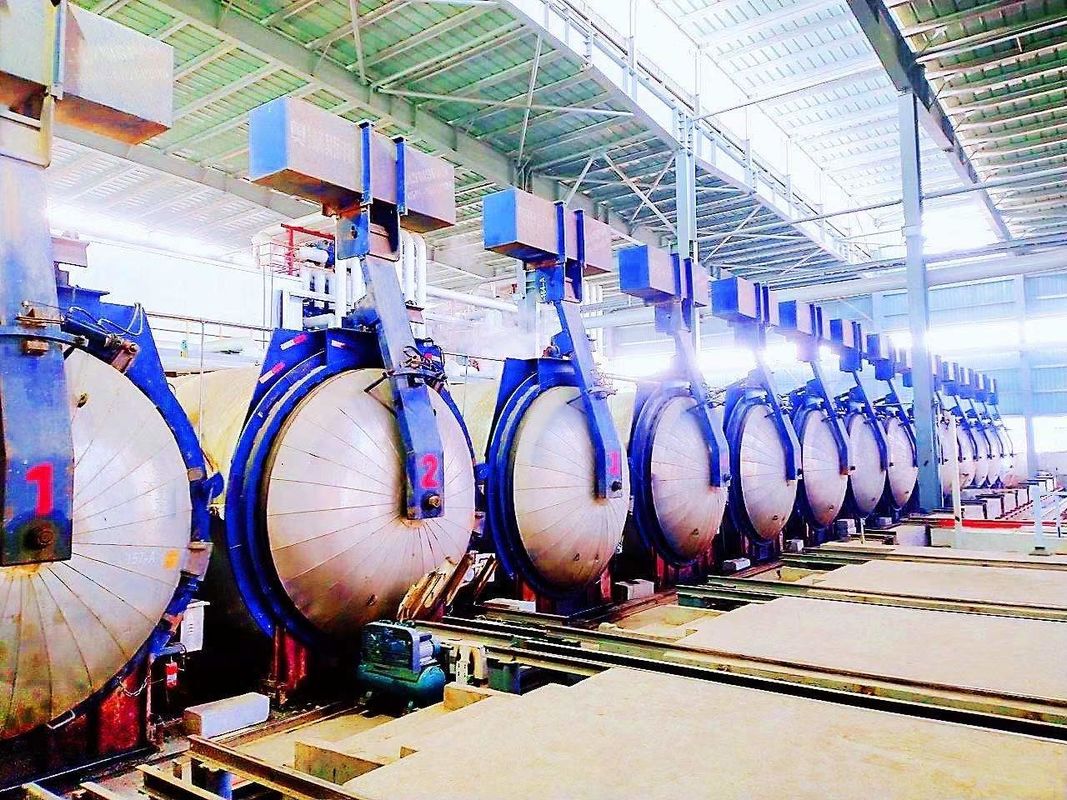

9 زمان چرخه سفت شدن بخار، وارد و خارج از اتوکلاو حدود 0.5 ساعت، زمان چرخه سفت شدن بخار حدود 6 ساعت / 1.6Mpa، مجموع 6.5 ساعت است.
